一體化孔板流量計產品特點
1. 導壓管較短，不宜出現故障，結構緊湊，維護工作量少?？刹捎枚喾N標準節流件（標準孔板、標準噴嘴等），無須實流標定，若采用“定值節流件”，可實現“一表多用”。
2．適應于液體、氣體、整齊等多種介質。
3.采用數字通訊方式，可將量程范圍擴大到1：13。
4.由于節流件的安裝是由制造廠在出廠前完成的，嚴格按照GB/T2624-93標準或ISO5167標準，容易保證安裝精度，從而避免了安裝誤差。
一體化智能孔板流量計適用范圍
1. 公稱直徑：15mm≤DN≤1200mm
2. 公稱壓力：PN≤10MPa
3. 工作溫度：－50℃≤t≤550℃
4. 量 程 比：1:10， 1:15
5. 精 度：0.5級，1級
一體化孔板流量計概述
節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點.
孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.標準ISO5167<標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06
二.一體化智能孔板流量計外形
工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m³/s
ß－直徑比d/D 無量綱
流體的密度Kg/m³
可膨脹性系數 無量綱
四、一體化智能孔板流量計結構
節流裝置組成
節 流 件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置：環室、取壓法蘭、夾持環、導壓管等
連接法蘭（國家標準、各種標準及其它設計部門的法蘭） 、緊固件。
測量管
節流裝置適用范圍及有關技術指標
|
節流件名稱
|
適用管道
（DN mm）
|
適用直徑比B（d/D）
|
應用特點
|
流出系數不確定度Ec%
|
設計標準
|
|
角接取壓標準孔板
|
環室式
|
50－500
50－500
|
0.2－0.75
0.2－0.75
|
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量
|
0.6－0.75%
|
ISO5167
GB/T2624－93
|
|
夾緊環式
|
50－500
|
0.2－0.75
|
易于清除污物，可用于不太清潔流體流量的測量
|
|
斜鉆孔式
|
450－1000（3000）
|
0.2－0.75
|
|
法蘭取壓標準孔板
|
50－1000
|
0.2－0.75
|
易于清除污物，適用于各種介質
|
0.6－0.75%
|
ISO5167
GB/T2624－93
|
|
徑距取壓標準孔板
|
50－1000
|
0.2－0.75
|
|
角接取壓標準噴嘴
（ISA1932噴嘴）
|
50－500
|
0.3－0.8
|
壓損小，壽命長，尤其適用于蒸汽流量測量
|
0.8－1.2%
|
ISO5167
GB/T2624－93
|
|
長徑噴嘴
|
50－630
|
0.2－0.8
|
壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量
|
2.0%
|
ISO5167
GB/T2624－93
|
|
經典文丘利管
|
機械加工式
|
100－800
|
0.2－0.8
|
壓力損失小，所需直管段小于孔板、噴嘴
|
1.0%
|
ISO5167
GB/T2624－93
|
|
粗焊鐵板式
|
200－1200（2000）
|
0.4－0.7
|
1.5%
|
|
文丘利噴嘴
|
65－500
|
0.316－0.77
|
同上
|
1.2－1.75%
|
ISO5167
GB/T2624－93
|
|
1/4圓孔板
|
25－150
|
0.245－0.6
|
適用于低雷諾數
|
2.0－2.5%
|
DIN BS
|
|
錐形入口孔板
|
25－250
|
0.1－0.316
|
同上
|
2.0%
|
BS
|
|
圓缺孔板
|
50－1500
|
0.32－0.8
|
適用于贓污，有氣泡析出或含有固體微粒的流體測量。
|
1.5%
|
DIN
|
|
偏心孔板
|
100－1000
|
0.46－0.84
|
1－2%
|
ASME
|
|
小孔板
|
12.5－40
|
0.2－0.75
|
適用于小管道流量測量
|
0.75%
|
ASME
|
|
透鏡式孔板
|
12.5－150
|
0.2－0.75
|
適用于高壓常溫小管道流量測量
|
0.6－0.75%
|
ISO5167ASME
|
|
端頭孔板
|
大于等于15
|
0.2－0.62
|
|
1.5－2.0%
|
|
|
雙重孔板
|
25－400
|
0.2－0.8
|
適用于大流量測量
|
|
|
|
限流孔板
|
|
|
|
|
|
名稱
|
型號
|

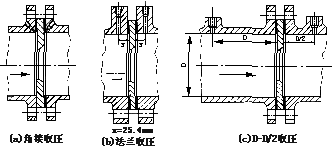

取壓方式
|
公稱管徑
|
公稱壓力（MPa）
|
執行標準（結構）
|
|
標準孔板
|
LGB
|
角接（環室取壓）
|
50～400
|
小于10
|
GB2624 K07（蘭化）DG
|
|
LGB-Z
|
角接（鉆孔取壓）
|
400～2000
|
小于1.6
|
|
LGB
|
環室（八槽）
|
50～400
|
小于32
|
流量測量手冊
|
|
LGB
|
環室（無法蘭焊接式）
|
50～275
|
小于28.22
|
流量測量手冊DG0711～0718
|
|
LGB-F
|
法蘭取壓
|
50～800
|
小于2.5
|
GB2624 K06（蘭化）
|
|
LGB-F
|
法蘭取壓
|
50～400
|
4.0～40
|
GB2624 K06（蘭化）石化
|
|
LGB-J
|
徑距取壓
|
50～760
|
小于10
|
GB2624
|
|
標準噴咀
|
LGP
|
角接（環室取壓）
|
50～400
|
小于10
|
GB2624
流量測量手冊
|
|
LGP-Z
|
角接（鉆孔取壓）
|
400～500
|
小于1.6
|
|
LGP
|
環室（八槽）
|
50～300
|
小于32
|
流量測量手冊
|
|
LGP
|
環室（高壓透鏡墊式）
|
15～150
|
小于32
|
|
LGP
|
環室（無法蘭焊接式）
|
175～350
|
小于17.36
|
DG 0702～0710
|
|
長徑噴咀
|
LGC-J
|
徑距取壓
|
50～630
|
小于16
|
GB2624
|
|
1/4圓孔板
|
LGH
|
角接取壓
|
50～260
|
小于10
|
GB2624
流量測量手冊
|
|
LGH-F
|
法蘭取壓
|
50～200
|
小于6.4
|
|
文丘里噴咀
|
LGL
|
角接取壓
|
65～500
|
小于2.5
|
|
文丘里管
|
LGW
|
特殊取壓
|
50～1200
|
小于2.5
|
|
雙文丘里管
|
LGW-S
|
特殊取壓
|
小于1000
|
小于0.6
|
|
小管徑孔板
|
LGX
|
角接取壓
|
12～40
|
小于6.4
|
K07（蘭化）
|
|
LGX-F
|
法蘭取壓
|
12～40
|
小于6.4
|
企業標準
|
|
高壓透鏡墊
|
LGT
|
角接取壓
|
50～150
|
小于32
|
流量測量手冊
|
|
圓缺孔板
|
LGQ
|
角接（環室取壓）
|
100～400
|
小于1.6
|
|
LGQ-Z
|
角接（鉆孔取壓）
|
400～1000
|
小于1.6
|
|
LGQ-F
|
法蘭取壓
|
100～350
|
小于6.4
|
|
雙重孔板
|
LGS
|
角接取壓
|
100～400
|
小于6.4
|
|
偏心孔板
|
LGN
|
角接取壓
|
100～1000
|
小于6.4
|
|
限流孔板
|
LG-XL
|
|
10～300
|
小于6.4
|
企業標準
|
|
錐形入口孔板
|
LGR
|
角接取壓
|
25～1000
|
小于10
|
GB2624
|
|
機翼測風裝置
|
LJY
|
特殊取壓
|
少于1000
|
小于0.6
|
企業標準
|
注意事項
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
◆訂貨須知
訂貨時請?jiān)敿?xì)提供以下數據：
（1）被測介質
（2）最大、常用、最小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
